产品简介

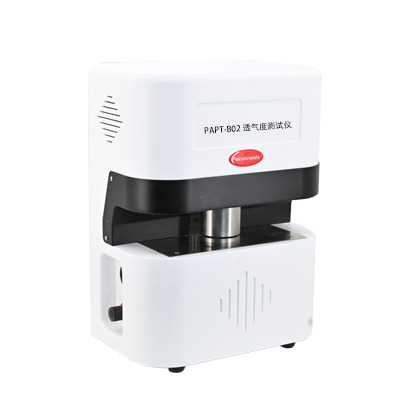

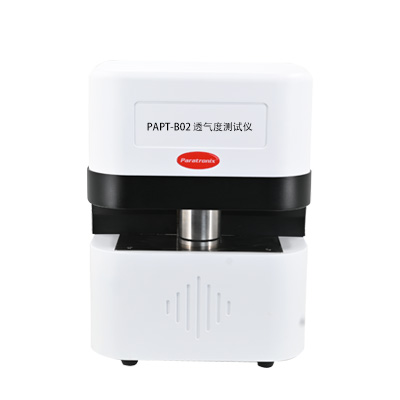

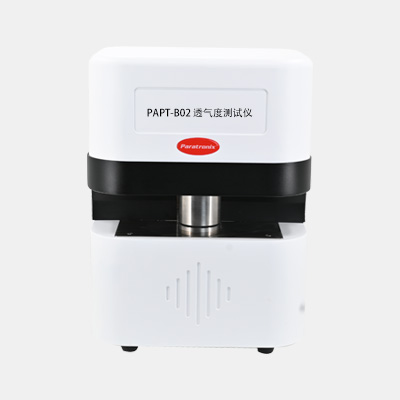

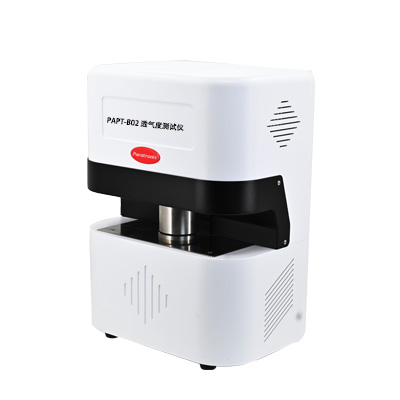

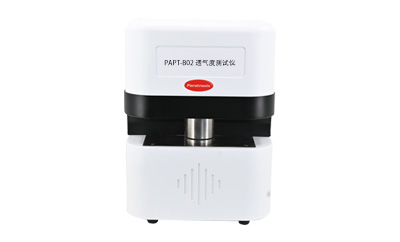

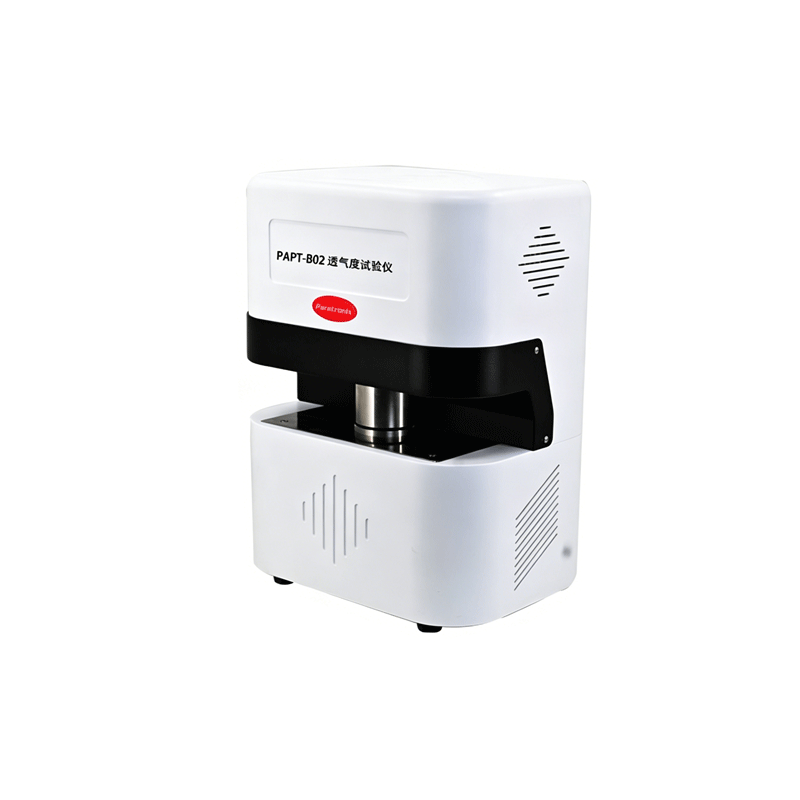

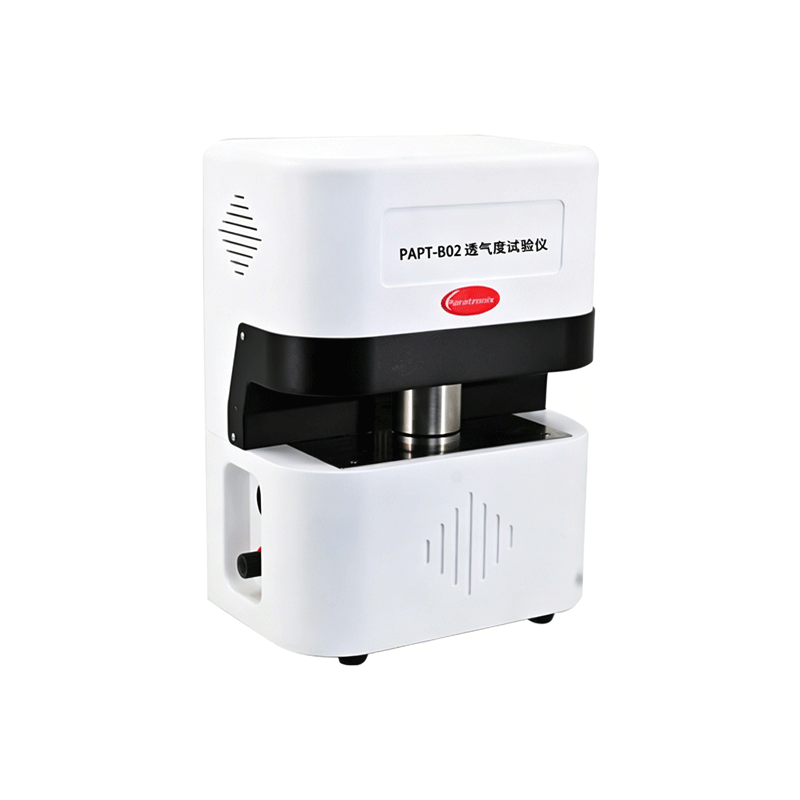

透气度试验仪PAPT-B02检测仪器也称为葛尔莱透气度仪、海绵透气度仪、无纺布透气量测试仪和皮革透气度测定仪。

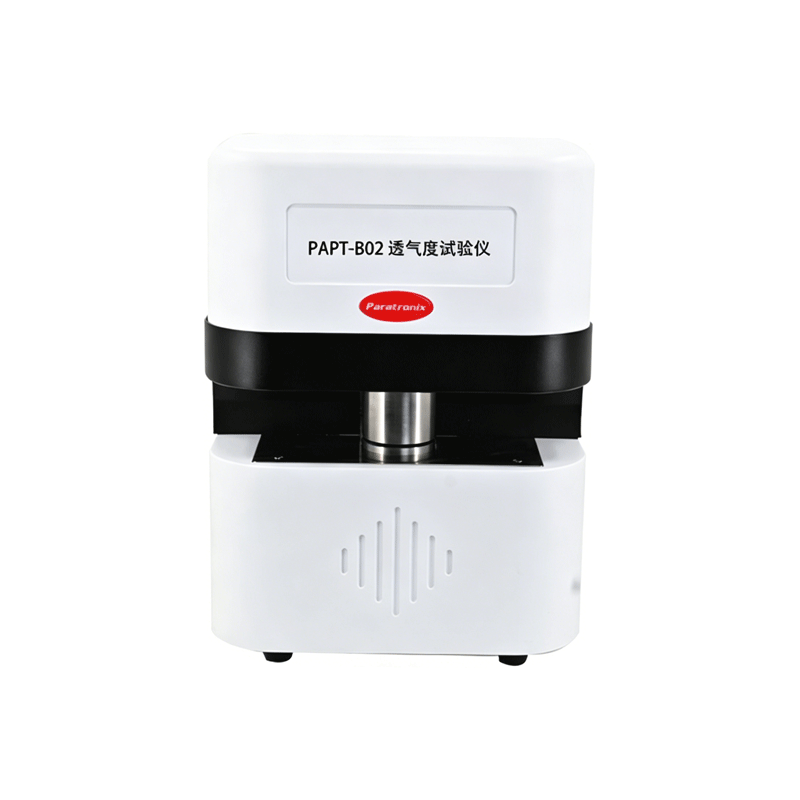

透气度试验仪
技术优势
●定压差、定流量两种测量方式(本特生、肖波尔法)可定制
●高精度电子气流、气压传感器确保测试数据的准确性
●专业的样品夹具，操作更安全
●气动夹紧试样，省时省力，夹紧力度一致
●气动夹紧试样，省时省力，夹紧力度一致
●计算机控制，曲线及数据处理功能更加强大
●系统内置日历、多语言切换、多级权限管理等功能
●Win10系统，支持蓝牙、Wifi功能，支持Office报告处理，可连接各型打印机，结果可长期保存标准的RS232接口
技术参数
| 指标 | 参数 |
| 测量范围 | 0.01-25μm/(Pa.s)，大范围可定制 |
| 分辨率 | 0.001μm/(Pa.s) |
| 透过速率 | 0.01-200ml/min（其他范围可选 |
| 压差/范围 | 0-3KPa，精度：±0.01kPa（其他范围可选） |
| 有效压差 | 葛尔莱法：1.23kpa±0.01kPa |
| 本特生法 | 1.47kPa±0.02kPa |
| 肖伯尔法 | 1.00 kPa±0.01kPa 或2.50±0.01kPa（气流量小于0.13ml/L） |
| 测试面积(需定制) | 本特生法：50mm×50mm 有效面积:10.0±0.2cm2 |
| 肖伯尔法：60mm×100mm 有效面积:10.0±0.2cm2 | |
葛尔莱法：50mm×50mm 有效面积:6.42cm2 | |
| 测试时间 | 1-999999秒 精度：0.1秒 |
| 样品温湿处理 | A.预处理：<40℃,10-35%RH 的大气条件，静置24 |
B.前后间隔1h 称重之差不大于总质量的0.25%,试样平衡 | |
| 电源 | 220VAC±10% 50Hz |
| 标准配置 | 主机、夹具一套、Φ8mm聚氨酯管 |
| 选购件 | 计算机软件、空压机 |
测试原理
核心是恒压、定容、计时，用内筒自重产生稳定压差。1.原理简述内筒自重一压缩筒内空气一在试样两侧形成稳定压差≈1.23kPa;空气透过试样一内筒匀速下沉;测100mL空气通过时间t(单位:s/100mL)计算透气度。
测试流程
试样调湿:23°C±1°C、50%RH±2%**平衡;装样:50x50mm试样夹紧，确保无泄漏;升内筒:挂在支撑装置，密封油形成液封;释放内筒:稳定下沉，从0mL开始计时;记录:100mL刻度通过时间t 计算：透气阻力=t(s/100mL)
符合标准
ISO 9237:1995《纺织品 — 织物透气率测定》 GB/T 22819-2008《高透气纸张透气性的测定》
ISO 4638:1984《柔性多孔聚合物材料 — 透气率测定》 GB/T 22901-2008《纸和纸板 透气度的测定（中等范围）通用方法》
ISO 5636-3:2013 本特生法（Bendtsen） GB/T 31909-2015《可渗透性烧结金属材料 透气度的测定》
ISO 5636-4:2013 谢菲尔德法（Sheffield） T/CPPIA 10-2021《新能源汽车动力锂电池隔膜》
ISO 5636-5:2013 葛尔莱法（Gurley） GB/T 458-2008《纸和纸板 透气度的测定》
GB/T 10655-2003《高聚物多孔弹性材料 空气透气率的测定》 GB/T 36363-2018《锂离子电池用聚烯烃隔膜》
GB/T 5453《纺织品 织物透气性的测定》
QB/T 2799-2006《皮革 透气性测定方法》
GB/T 13764-1992《土工布透气性的试验方法》
ASTM D737-18 《(2023) 纺织品透气性测试方法 》
TAPPI T460:2011《Gurley 法纸张透气阻力》
IS P8117:2009 《纸张透气度》（葛尔莱 ）
GB/T 20042.7-2024《质子交换膜燃料电池 第 7 部分：炭纸特性测试方法》(定制)
GB/T 19633.1-2024《最终灭菌医疗器械包装 第 1 部分：材料、无菌屏障系统和包装系统的要求》
GB/T 23227-2018《卷烟纸、成形纸、接装纸、具有间断或连续透气区的材料以及具有不同透气带的材料 透气度的测定》
测试应用
适用检测材料 | 行业应用场景 |
1.纸张纸板：办公纸、包装纸、滤纸、瓦楞纸板、卷烟纸 2.薄膜类：塑料薄膜、复合膜、隔膜、透气膜 3.纺织无纺布：无纺布、过滤布、针刺毡、防尘面料 4.皮革人造革：鞋面革、沙发革、PU/PVC 人造革 5.密封过滤材料：滤芯垫片、泡棉、透气垫片、口罩面料 | 1.造纸行业：把控透气、匀度，适配印刷、过滤、卷烟使用性能 2.包装行业：检测包装膜透气率，控制保鲜、防腐、防潮效果 3.纺织劳保：口罩、防护服面料透气性能质检 4.皮革鞋材：评判鞋面、箱包革透气舒适性 5.锂电隔膜：检测隔膜透气均匀性，保障电池安全与性能 6.过滤净化：滤材透气阻力分级、选型验收 |
