1、范围

GB/T 458标准规定了纸和纸板透气度的三种测定方法:葛尔莱法、肖伯尔法、本特生法。

GB/T 458标准适用于透气度在1x10-*μm/(Pa·s)~1x10*μm/(Pa·s)之间的纸和纸板。

GB/T 458标准不适用于表面粗糙度较大,且不能被牢固夹紧的纸和纸板,如皱纹纸或瓦楞纸板。

透气度 air permeance

按规定条件,在单位时间和单位压差下,通过单位面积纸或纸板的平均空气流量,以微米每帕斯卡秒表示[1 μm/(Pa·s)=1 mL/(m'·Pa·s)]。

Paratronix普创科技自主研发的PAPT-B01透气度试验仪是用本特生法（葛尔莱法、肖伯尔法可选）测试高分子材料、薄膜、纸张等空气透过量测定。可实现以下三种透气测定方法。

下面普创小编具体介绍葛尔莱法、本特生法、肖伯尔法具体操作步骤。

2、葛尔莱法测定步骤

2.1 测定

2.1.1 测试应在与温湿处理时相同的大气条件下进行。

2.1.2 将仪器调准至水平,使两圆简成垂直状态,然后将平滑、坚硬致密,无渗透性的金属或塑料薄片夹在两孔板之间,检查仪器的密封性。

按2.1.3进行检查,经5h的测定,泄露空气应不大于50 ml。

2.1.3 将内圆简升高,使其边缘在外圆筒的支撑装置上。将试样夹好,然后移开支撑装置,使内圆筒下降至能被浮起为止。

当内圆筒平稳下移时,从零刻度开始计时,测定初始两个50mL间隔(即从0mL至100ml的间隔)通过外圆筒边缘时所需时间。测定准确度如下:

<60 s 准确至 0.2s.

>60 s至≤180 s 准确至1s

>180 s 准确至5s

对于疏松或多孔性的试样,可测定较大体积空气通过所需的时间。如果在到达零点之前,内圆简未能平稳、均匀移动,则应从50 ml刻度处开始计时。

注:应避免仪器的震动,因为发动将增加空气的通过速度

2.1.4定时应5张试样正面,5张试样反面进行测定。如果通过试样正反两面的透气度有较大差别,又需要报告这个差别,则应在每个面各测定10张试样,并且分别报告这两个结果。

3、本特生法测定步骤

3.1.1测定应在与温湿处理时相同的大气条件下进行。

3.1.2将仪器置于稳固的工作台上,并调至水平。

3.1.3根据试验样品选择合适的流量计和工作压力(本标准规定压力为1.47kPa)。

3.1.4完成渗漏检查和流量校准后,连接好流量计、测量头。

3.1.5 将试样夹于环形板和密封垫之间,夹紧5s后记录流量计读数。

3.1.6 测定时,应5张试样正面,5张试样反面进行测定。如果通过试样正反两面的透气度有较大差别,又要报告这个差别,则应在每个面各测定10张试样,并且分别报告这两个结果。

4、 肖伯尔法测定步骤

4.1. 1测定应在与温湿处理时相同的大气条件下进行。

4.1.2按照第B.2章规定进行仪器校准,并检查其密封性。

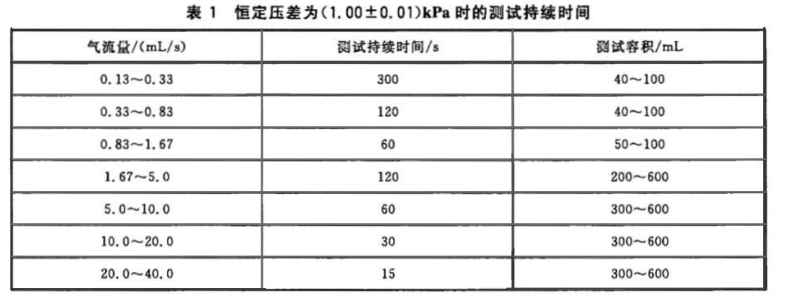

4.1.3将处理好的试样夹在夹持器上,调节压差至(1.00±0.01)kPa。按表1选择合适的测试持续时间,测定透过试样的气流量。

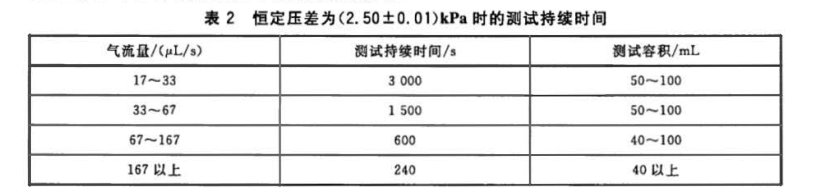

4.1.4测定高紧度的试样时,若透过试样的空气流量小于表1中的最小数值,则恒定压差应增加到(2.50±0.01)kPa,可采用表2中的测试持续时间。

4.1.5 由于透气度与恒定压差和测试时间有良好的正比关系,因此必要时可以选择其他测试压差和测

试时间,但应在报告中注明。

4.1.6如果样品厚度在0.3mm以上,应将被测试样夹持区以外的边缘密封起来,以防侧面进气影响测试结果。

注:密封时应格外小心，不应影响测试区。

4.1.7 测定时,应5张试样正面,5张试样反面进行测定。如果通过试样正反两面的透气度有较大差别,又需要报告这个差别,

则应在每个面各测定10张试样,并且分别报告这两个结果。
