水门汀是指由金属盐或其氧化物作为粉剂与水或专用液体调和后能够凝固的一类材料，在口腔临床具有广泛的应用。具有粘固各种固定修复体，窝洞衬层或垫底，乳牙和恒前牙的充填修复，根管填充等。临床常用水门汀有磷酸锌水门汀、氧化锌丁香酚水门汀、氢氧化钙水门汀、玻璃离子水门汀和聚羧酸锌水门汀等。

       今天，山东普创工业科技小编应客户需求根据YY0271.1-2016牙科学 水基水门汀 第1部分:粉/液酸碱水门汀标准，简单介绍下牙科材料水基水门汀薄膜厚度测试方法及相关检测仪器设备。

          一、检测的重要性

        牙科材料水基水门汀薄膜厚度检测对于确保水门汀的质量和性能至关重要，因为薄膜的厚度直接影响其封闭性、机械强度和美观性。

        二、薄膜厚度（仅适用粘固水门汀）

        按照附录C测试，水门汀的薄膜厚度应符合表1规定的相应要求。

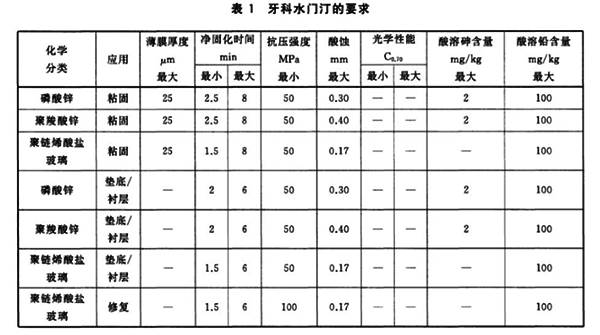

表1 牙科水门汀的要求

     三、牙科水门汀薄膜厚度检测仪器介绍

      山东普创工业科技研发生产的牙科学水基水门汀薄膜厚度测试仪PTT-03A用于牙科水门汀薄膜厚度测试，用于评估水基水门汀在牙科应用中形成的薄膜层均匀性和厚度，也称为牙科材料薄膜厚度测试仪、牙科学水基水门汀薄膜厚度测量仪、牙科水门汀薄膜测厚仪和牙科学水基水门汀薄膜厚度检测仪等，本设备符合YY 1042-2023牙科学 聚合物基修复材料、YY0271.1-2016牙科学水基水门汀 第1部分:粉/液酸碱水门汀、YY0271.2-2016牙科学水基水门汀第2部分:树脂改性水门汀、YY0272-2009牙科学化锌/丁香酚水门汀和不含丁香酚的氧化锌水门汀和YY/T 0518-2009牙科修复体用聚合物粘结剂等标准的薄膜厚度测试等标准

牙科学水基水门汀薄膜厚度测试仪

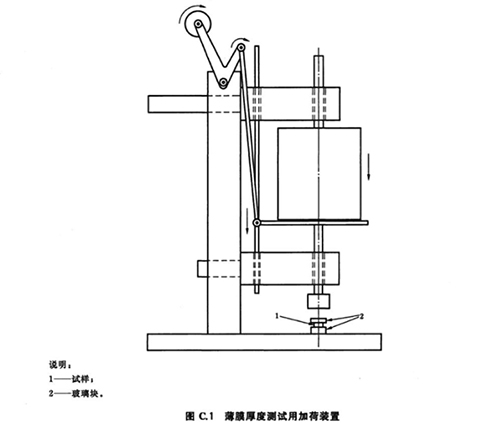

薄膜厚度测试用加荷装置

      试验原理为牙科学水基水门汀薄膜厚度测试通过测量水门汀在特定条件下固化后形成的薄膜厚度来评估其质量。测试过程通常包括将一定量的水门汀置于两块光学透明平玻璃之间，施加一定的压力，待水门汀固化后，使用测微计或等效测量器测量薄膜的厚度。

       四、牙科材料水基水门汀薄膜厚度测试方法试验步骤

      1. 将两块透明玻璃平板(C.1.1)重叠接触在一起,测量其厚度,精确到1μm,记为读数 A。

      2. 移开上面的玻璃,将(0.10士0.05)mL水门汀置于下一块玻璃板的正中位置,并将其放置在加荷装置(C,1.2)的基座面板上,并处于加荷装置的中央正下方位置。

      3. 再将上面的玻璃板按照原来测量时的方向放置在水门汀的正中位置。

      4. 在生产厂声称的工作时间结束前10s,小心地通过上部的玻璃板垂直正中向受试水门汀试样施加(150士2)N压力,确保水门汀完全充满两块玻璃板之间。施加压力保持至少10min,除去负荷,测量合在一起的两片玻璃板及水门汀薄膜的厚度,记为读数B。

      5. 计算有、无水门汀薄膜时的两块玻璃板总厚度之差(读数B-读数A),并将此记为水门汀薄膜的厚度。

      6.重复进行上述试验四次。

       五、试验结果的处理

       5个试验数据中至少有4个数据不大于25um的,则认为材料符合8.2和表1的规定。若其中仅有2个或少于2个的数据不大于25m的话,则认为材料不符合标准规定。若有3个数据不大于25μm的话,则再增加试验另5个试样。只有另5个材料的薄膜厚度均不大于25m,符合8.2和表1的规定。
